單元和多元紅外探測器用于NDIR氣體分析
規格：外探測器用于NDIR氣體分析
單位：
瀏覽次數：1597
性能標簽：
NDIR氣體分析, 氣體濃度分析, 德國DIAS單元和多元紅外探測器用于NDIR氣體分析, 德國DIAS單元紅外探測器, 德國DIAS多元紅外探測器, 分子振動, 中波紅外分析
產品詳細描述
PYROSENS單元和多元紅外探測器可廣泛用于NDIR氣體分析或檢測氣體濃度
氣體分析原理
許多氣體以一定特征的吸收光譜來吸收紅外輻射，這是由各種氣體的特定的分子結構決定的。NDIR氣體分析是一種相對便宜的方法，可用于精確測定單種氣體的濃度，它利用待檢測氣體的單個物質典型吸收帶。

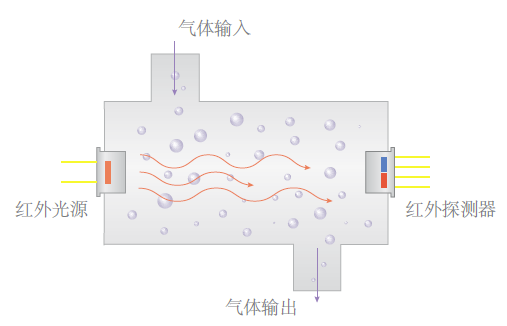

氣體濃度測量原理(NDIR氣體分析)
待分析的混合氣體位于寬帶紅外輻射器(紅外光源)及紅外探測器之間定義好的容積之內。吸收紅外探測器的寬帶有一個窄帶濾光片，其峰值傳輸正好位于待分析氣體的典型吸收帶。如果使用有多個光譜通道的紅外探測器代替單元紅外探測器，則可以同時檢測多個離散氣體。紅外輻射器的發射光譜必須至少覆蓋所用吸收帶的光譜范圍。
如果在紅外輻射器及紅外探測器中沒有檢測到氣體，輻射出來的輻射能量幾乎可以毫無阻礙地擊中該紅外探測器，并在此生成最大可能的信號。隨著待測氣體的濃度增加，在其典型吸收光譜上的吸收會增加， 于是帶窄波段調諧的紅外探測器會輻射一個較低的信號。如果還有其它氣體通道的話，這些其它氣體通道也會相應地對其它氣體起作用。
| 窄帶濾光片 | |
| 氣體種類 | 吸收波段 |
| CH4 | 3.33 µm |
| HC | 3.40 µm |
| 基準氣體 | 3.91 µm |
| CO2 | 4.26 µm 及 4.43 µm |
| CO | 4.64 µm |
| NO | 5.30 µm |
| NO2 | 6.22 µm |
| SO2 | 7.30 µm |
| 氟利昂 R134a | 10.27 µm |
| 氟利昂R12 | 11.30 µm |
德國DIAS紅外公司紅外探測器專家Reinhard Köhler博士說：所用紅外探測器的比探測率和紅外輻射器的輻射功率越大，測量系統可達到的探測極限越低。
氣體分析儀一般采用哪些德國DIAS紅外探測器呢？
PYROSENS紅外探測器中，LTA系列及LTM系列特別適合標準分析測量任務。
而采用德國DIAS紅外公司特別開發的LTMI系列及LTSI系列紅外探測器系列，NDIR氣體分析可以測量濃度很低的氣體，最低濃度可達到一位數的ppm。相應的檢測范圍取決于測量單元的結構以及待測的氣體。典型的光譜范圍約為1μm~20μm，但我們的紅外探測器甚至可以在遠高于100μm的波長上使用。
【德國DIAS紅外公司探測器技術總監Reinhard Kohler博士說：“所用紅外探測器的比探測率和紅外輻射器的輻射功率越大，測量系統可達到的探測極限越低”。】
PYROSENS紅外探測器也用于冰箱及空調系統的泄露檢測或泄露測試，以及高精度及溫度穩定的氣體濃度測試，這些氣體有CO、CO2及CH4，而CO及CO2間的交叉靈敏度比較低，常用于人類及獸醫。
此外，在半導體行業，PYROSENS還可以用于半導體行業的真空室清潔過程的終端監控的氣體監控。

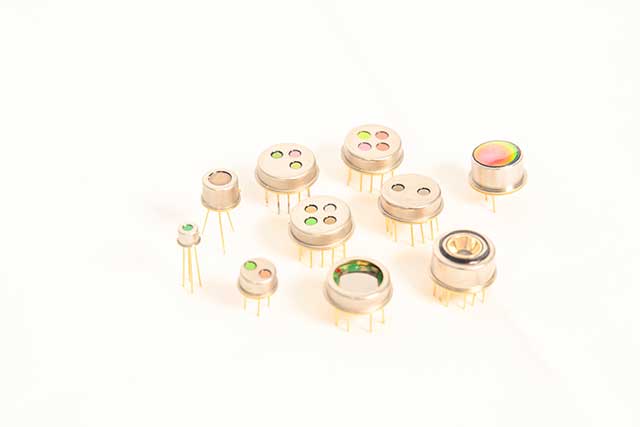

PYROSENS系列單元或多元紅外探測器及不同樣式

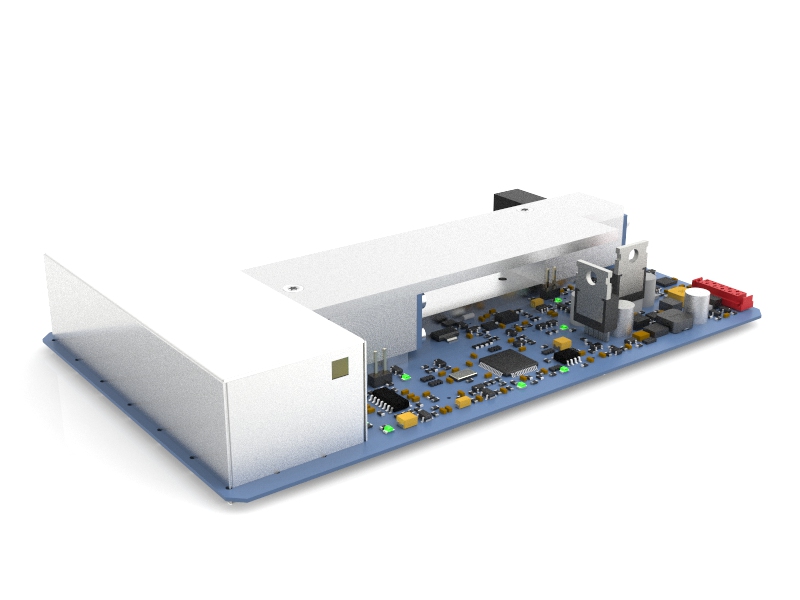

帶PYROSENS的NDIR氣體傳感模塊(由氣體分析產品制造商提供)
