426系列減壓閥 , 用于高度腐蝕性氣體

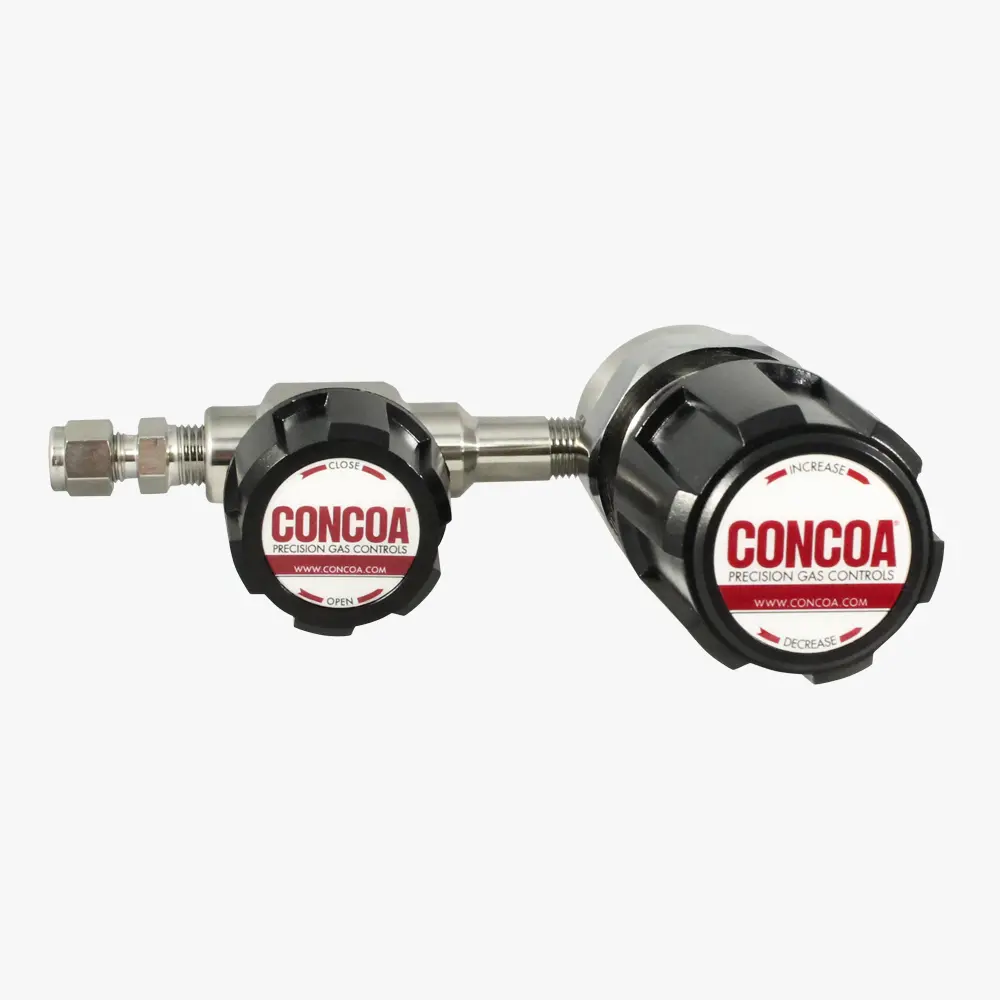

規格：426系列, 圖示型號4264831-01-000
單位：臺
瀏覽次數：4782
性能標簽：
426系列減壓閥, 用于腐蝕性氣體，最大入口壓力4500 PSIG，最大出口壓力0~500 PSIG ， Cv=0.1
產品詳細描述
426系列單級調壓閥性能特點
• 低死區，用于腐蝕性,超高純或液化氣體的二級調壓用或超高純氣體分布系統的使用點
• 316L不銹鋼棒料閥體,增加抗腐蝕能力
• 前后表面安裝，適用于多種配置
• 最大入口4500PSIG，最大出口0~500PSIG
• 流量系數：Cv = 0.1;工作溫度：-40~60°C
• 整體氦氣泄露檢測：1x10-9 scc/sec
426系列材質
• 壓力表：2”直徑不銹鋼
• 閥體：316L不銹鋼； 閥帽：鍍鉻黃銅棒料
• 閥座：PCTFE
• 內部密封：PTFE
• 過濾器：10μm多層篩孔不銹鋼
426系列典型應用
• 腐蝕性氣體、大宗氣體分布系統、氣相液相分析
• 超高純載氣、校準氣體、高純氣室加壓
• 液化烴類氣體控制、低溫氣體控制
選型表
| 426 | A | B | C | D | - 入口 | 選項 |
| 系列 | 出口壓力 | 入口壓力 | 出口組件 | 裝配 | 入口接頭 | 安裝選項 |
| 2: 0~50PSIG | 8: 4500PSIG | 0: ¼” FNPT接頭 1: ¼” MNPT | 1: 無塵室裝配 | 000: ¼” FNPT | B:協議報警站，帶壓力開關表 | |
| 3: 0~100PSIG | 2: ¼”卡套 3: 隔膜閥¼”卡套 | TF2: ⅛” 管 | D:深度吹掃* | |||
| 4: 0~250PSIG | 4: 隔膜閥¼”MNPT 5: 針閥¼” MNPT | TF4: ¼” 管 |
E: 協議報警站帶本安傳感器， |
|||
| 5: 0~500PSIG | 6: ⅛”卡套 7: ⅜”卡套 | TF6: ⅜” 管 |
J: 協議報警站帶一般傳感器， |
|||
| 7: 0~150PSIG | 8: 隔膜閥⅛”卡套 9: 隔膜閥¼”FNPT | M06: 6mm 管 | M: 協議站 | |||
| M: 6mm卡套 S:隔膜閥6mm卡套 | 可用CGA、DIN477、 BS341 | *僅適合3000PSI氣瓶入口 |
